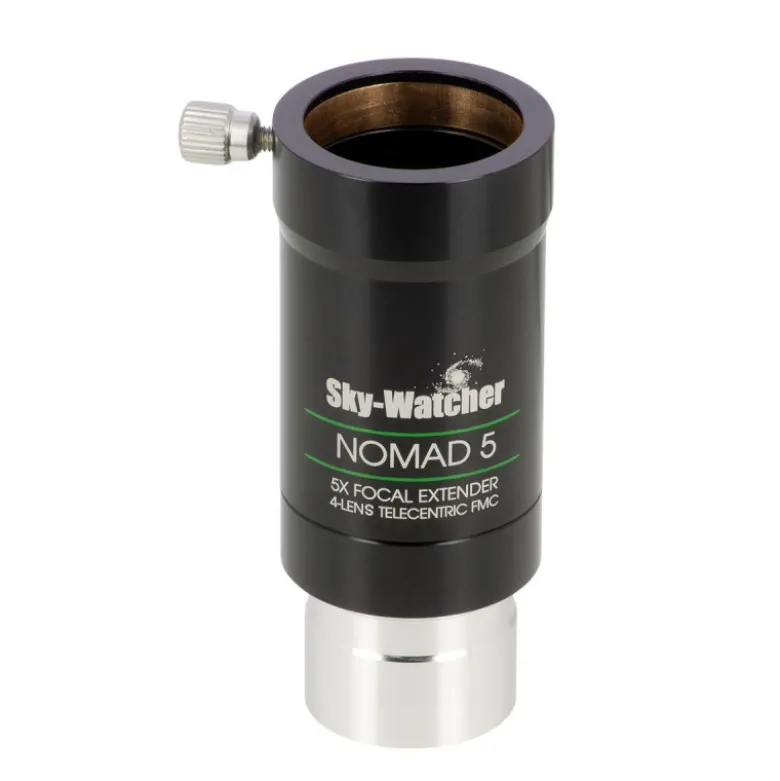

Extendeur 5x nomad sky-watcher coulant 31,75mm

Multiplie la focale de l’instrument par 5
Système télécentrique

Tout savoir sur la lentille de Barlow télécentrique 5x Sky-Watcher Nomad 5

La lentille de Barlow 5x télécentrique Sky-Watcher Nomad 5 n’agit pas tout à fait comme une lentille de Barlow classique. Elle multiplie la focale par 5 mais, au lieu d’être divergente comme une lentille de Barlow classique, un groupe optique supplémentaire force les rayons lumineux sortants à rester parallèles à l’axe optique; la pupille de sortie se trouve repoussée à l’infini.

Ce dispositif possède quelques avantages. Le dégagement oculaire (ou relief d’oeil) de l’oculaire auquel il est associé n’est pas modifié. Le rapport de grandissement reste identique, quel que soit le tirage derrière le multiplicateur. Il n’y a aucun effet de parallaxe puisque les rayons sortants sont parallèles aux rayons entrants. Enfin, ce parallélisme optimise l’efficacité des filtres interférentiels, notamment celle des étalons Fabry-Pérot inclus dans les filtres solaires H-alpha pour lesquels les rayons incidents doivent être rigoureusement parallèles afin de ne pas entraîner de dérive de bande passante.

La Nomad 5 est composée de 4 lentilles, traitées multicouches, dont les tranches ont été noircies pour réduire les reflets parasites. Toutes les surfaces mécaniques et tous les filetages sont peints en noir mat. L’interface d’entrée est au coulant 1.25 » (31,75 mm). Ce dernier est muni d’un filetage femelle M28,5 pour le montage d’un filtre au coulant 1.25 » (31,75 mm).

Cette lentille de Barlow télécentrique est particulièrement adaptée à l’imagerie haute résolution de la Lune, des planètes et du Soleil. Elle est livré avec tous les adaptateurs nécessaires: un porte-oculaire au coulant 1.25 » (31,75 mm) pour une utilisation visuelle, un adaptateur photo M42x0.75 pour une utilisation avec une caméra CCD ou CMOS, un adaptateur photo court M42x0.75 pour le montage sur un appareil photo numérique.

IMPORTANT! L’imagerie du Soleil nécessite un équipement spécialisé, non fourni. Vous devrez impérativement vous équiper en plus d’un filtre solaire pleine ouverture pour réaliser vos prises de vues solaires en toute sécurité. Contactez-nous en cas de besoin.

Montage visuel

La Nomad 5 est utilisable avec un oculaire classique au coulant 1.25 » (31,75 mm). Toutefois, l’observation est délicate car son rapport de grandissement est très important; elle multiplie par 5 le grossissement de l’oculaire auquel elle est associée. Il est donc important de bien calculer le grossissement résultant et d’associer Nomad 5 avec le bon oculaire si vous ne voulez pas obtenir des grossissements exagérés, inutilisables sur votre instrument.

Nous vous conseillons, en visuel, d’associer Nomad 5 avec des oculaires à longue focale ou de le monter sur des tubes optiques à courte focale.

Montage sur une caméra CCD/CMOS

La lentille de Barlow télécentrique 5x Nomad 5 a été conçue principalement pour la photographie, et plus particulièrement pour l’imagerie des planètes à haute résolution, de la Lune et du Soleil, domaines dans lesquels les caméras CMOS non refroidies sont les plus utilisées. Un adaptateur spécifique à cet usage est livré avec l’extendeur. Il permet de fixer directement les caméras munies d’un filetage T (M42x0.75 femelle).

Montage sur un appareil photo numérique

Il est possible de fixer la Nomad 5 sur un appareil photo numérique grâce à un adaptateur court fourni (sortie au filetage M42x0.75 mâle). Vous devrez toutefois vous procurer, en plus, une bague T classique dont la sortie mécanique sera spécifique au type de monture de votre boîter photographique (Nikon F, Canon EF, Canon RF, etc). La bague T n’est pas fournie.

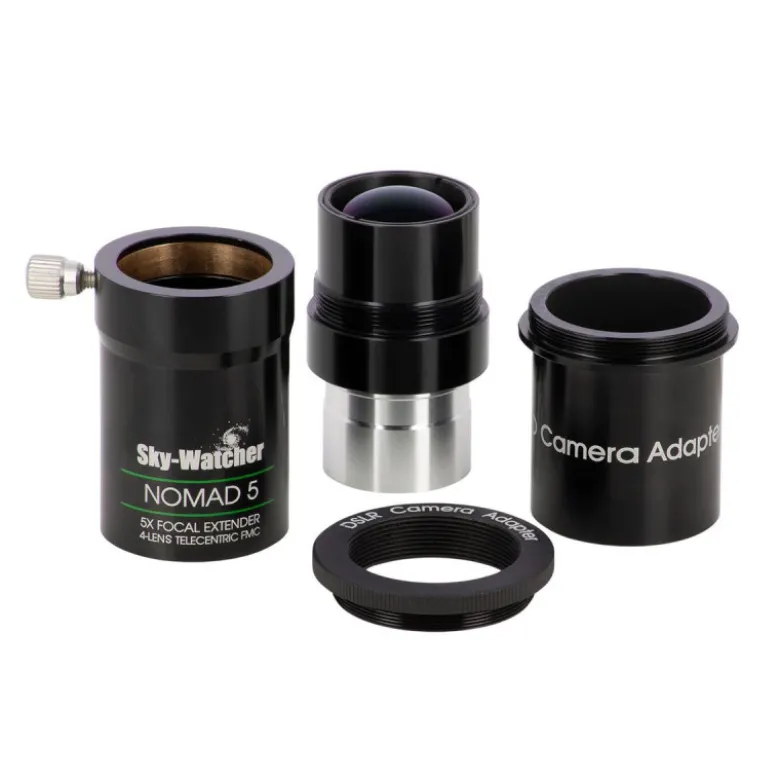

Éléments livrés

Eléments livrés avec la lentille de Barlow télécentrique 5x Sky-Watcher Nomad 5

1 x lentille de Barlow télécentrique 5x Sky-Watcher Nomad 5

1 x adaptateur visuel (porte-oculaire 1.25 » femelle)

1 x adaptateur pour caméra CMOS/CCD (M42x0.75 mâle)

1 x adaptateur pour appareil photo numérique (M42x0.75 mâle)
